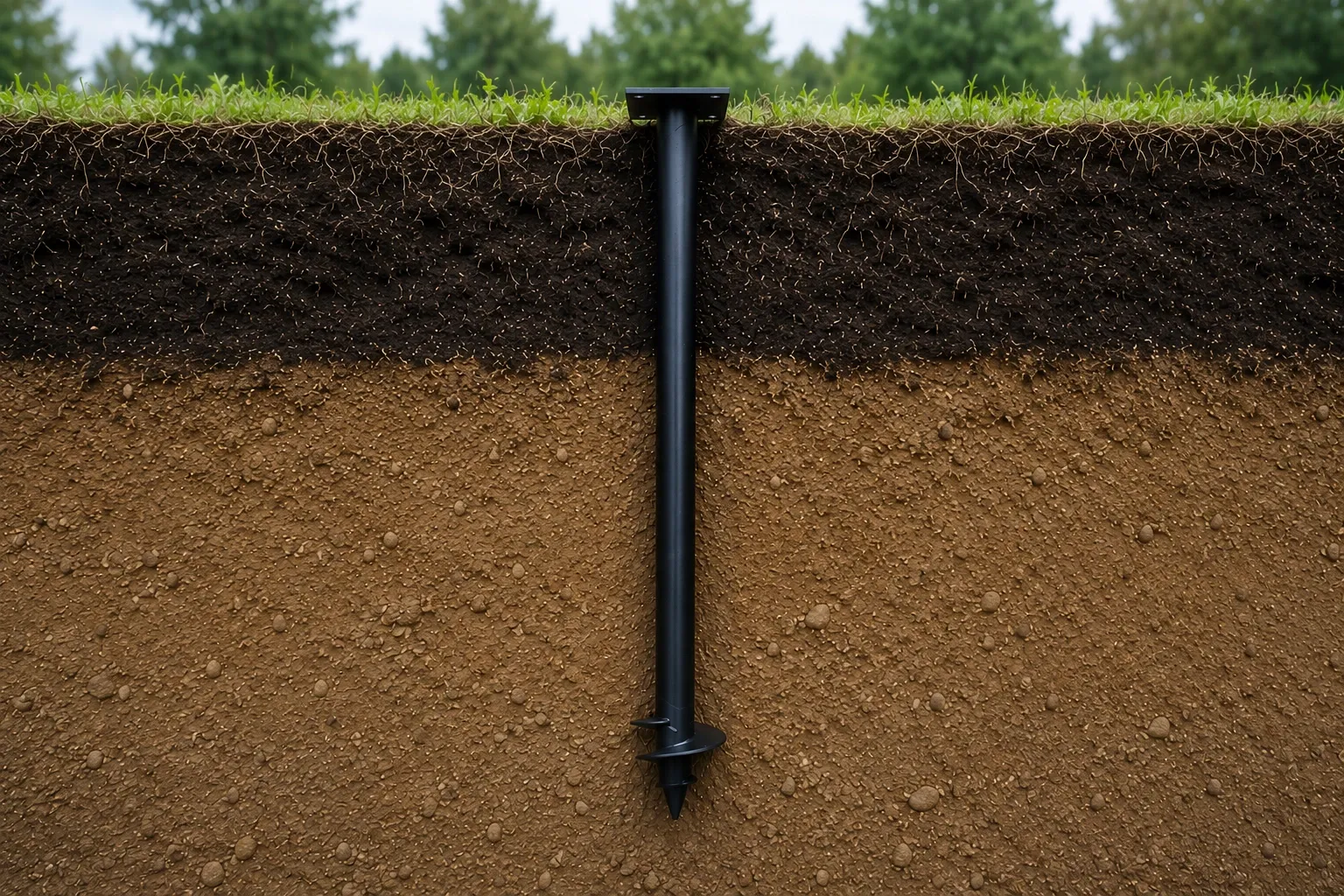

Конструкция винтовой сваи диаметром 76 мм и длинной 2500 мм
Винтовая свая диаметром 76 мм длиной 2500 мм со стенкой 3 мм состоит из стального трубчатого ствола, винтовой лопасти диаметром 250 мм, нижнего наконечника и верхней монтажной зоны. Такой типоразмер применяют для лёгких террас, заборов, беседок, хозблоков, навесов, деревянных настилов и хозяйственных построек, где требуется большее погружение, чем у коротких свай.
Ствол диаметром 76 мм воспринимает нагрузку от стойки, лаги или обвязки. Лопасть при завинчивании помогает свае входить в грунт и после установки передаёт часть нагрузки на основание. Длина 2500 мм позволяет пройти слабую верхнюю зону, если это требуется по участку, но окончательный выбор зависит от грунта, массы конструкции и шага опор.
диаметр ствола — 76 мм;
длина сваи — 2500 мм;
толщина стенки — 3 мм;
диаметр лопасти — 250 мм;
нижняя часть — наконечник и винтовая лопасть;
верхняя часть — зона крепления оголовка, стойки или обвязки.
ГОСТ Р 59106-2020 устанавливает требования к материалам, сварным соединениям, антикоррозионным покрытиям и методам контроля стальных винтовых свай. Для сваи 76 мм 2500 мм 3 мм это важно на практике: перекос при завинчивании, слабый шов лопасти или повреждение покрытия сокращают срок службы опоры.
СП 50-102-2003 рассматривает свайное основание как систему, где учитываются нагрузка, грунт и конструкция сооружения. При необходимости фактическую работу свай в грунте проверяют по ГОСТ 5686-2020. Для частных лёгких построек обычно достаточно инженерного подбора по грунту, количеству свай, шагу опор и весу надземной части.
Узнайте количество
и варианты подходящих
винтовых свай
для вашей постройки
с монтажом в Ногинске

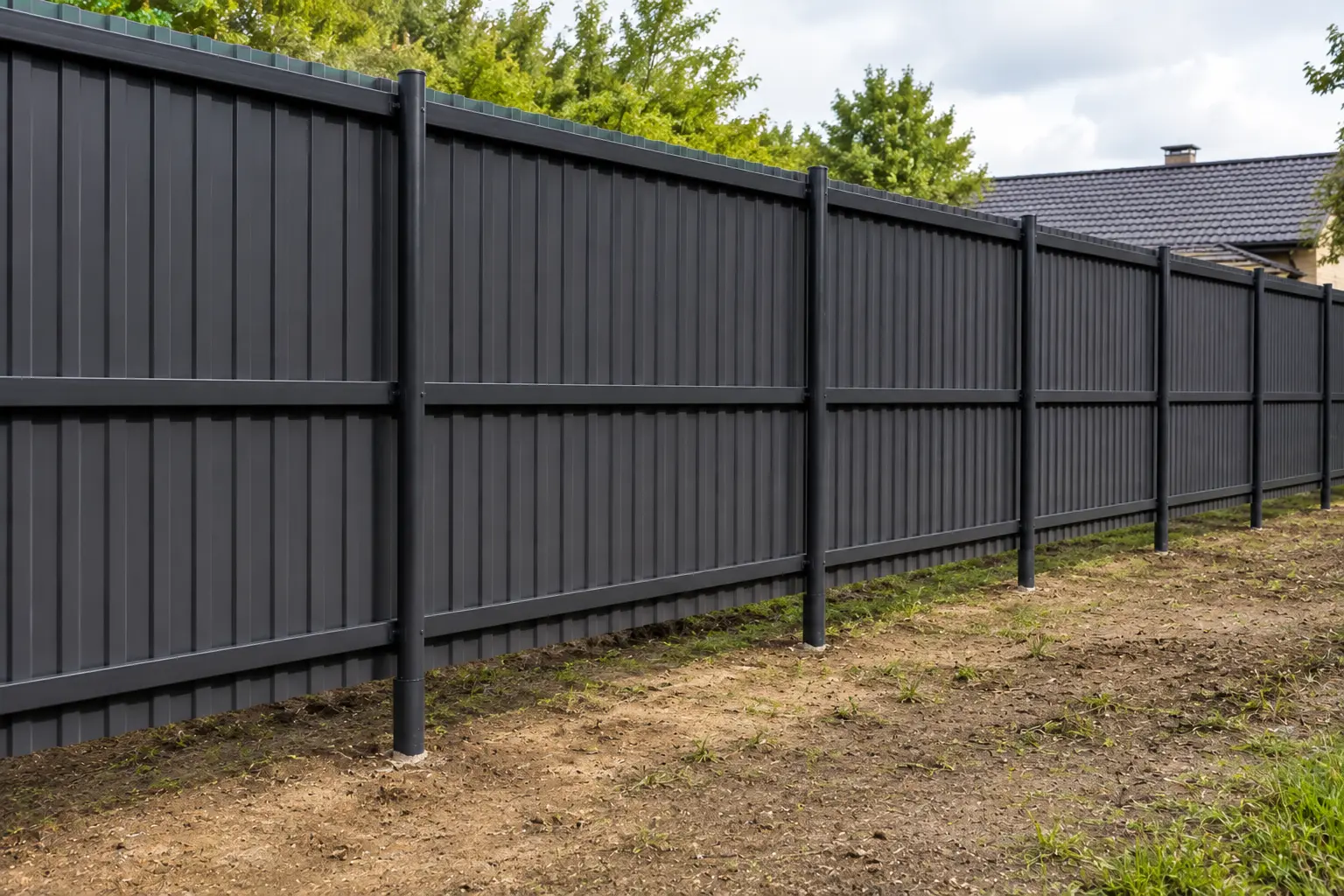

Область применения сваи диаметром 76 мм и длинной 2500 мм
Винтовая свая диаметром 76 мм длиной 2500 мм со стенкой 3 мм применяется для лёгких строений и ограждений на участках, где верхний слой грунта рыхлый, влажный или недостаточно устойчивый для коротких опор. Такой типоразмер используют под заборы, деревянные настилы, беседки, лёгкие открытые террасы, дровники, небольшие сараи, хозяйственные площадки и малые каркасные конструкции.
Длина 2500 мм помогает заглубить винтовую лопасть ниже поверхностной зоны и уменьшить влияние сезонных подвижек почвы. Но увеличение длины не превращает сваю 76 мм в опору для тяжёлого дома или массивной бани. Несущая способность зависит от грунта, толщины стенки, шага свай, глубины вкручивания, жёсткости обвязки и фактических нагрузок от конструкции.
диаметр трубы — 76 мм;
длина — 2500 мм;
толщина стенки — 3 мм;
лопасть — 250 мм;
применение — заборы, лёгкие террасы, беседки, малые хозпостройки;
ГОСТ Р 59106-2020 регламентирует требования к изготовлению стальных винтовых свай, включая геометрию, сварку лопасти и защитные покрытия. СП 50-102-2003 и СП 24.13330.2011 требуют учитывать инженерно-геологические условия и расчётные нагрузки. При неоднородных грунтах фактическую работу опор можно проверять испытаниями по ГОСТ 5686-2020.
